クリーンで再生可能なエネルギーへの重視が高まる中、太陽光発電システムの安定性と効率を確保することは、世界のエネルギー革命にとって大きな意義を持つ。太陽光発電システムの中核部品として、太陽光モジュールとジャンクションボックスの品質は、システム運用の安全性と効率に直接影響を与える。
マシンビジョン分野の有名企業として、Wayzimは「一体両翼」戦略の中核に継続的に注力し、マシンビジョン、ビッグデータ、ディープラーニングなどの技術分野で革新的な応用研究開発を展開している。その中で、太陽光発電業界向けの検査ソリューションの提供は、Wayzimの重要な先端プロジェクトの一つである。
太陽光発電3D測定システム
高効率かつ正確な太陽光モジュールとジャンクションボックスの検査サービスを提供するため、Wayzimは太陽光発電3D測定システムを開発した。本システムは3Dレーザープロファイラを採用して非接触の高精度測定を行い、物体の三次元座標情報を迅速に取得して太陽光発電部品の表面欠陥を検査する。同時に、システムは一連のスマートアルゴリズムを活用して検査効率と精度を向上させている。

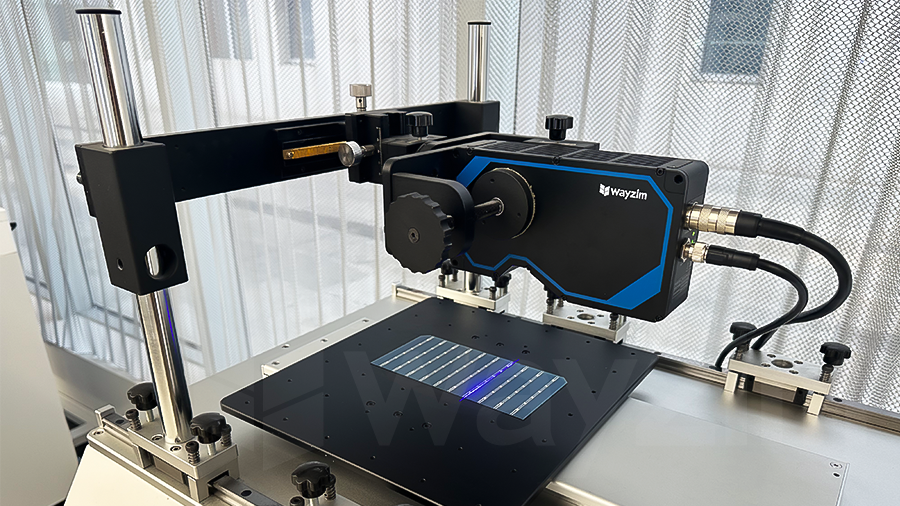

▲ 太陽電池セル外観欠陥検査
01 コア設備技術：3Dレーザープロファイラ+サブピクセル級画像処理技術
Wayzの3Dレーザープロファイラは三角測量原理を採用し、レーザーの発射と受信により高効率に輪郭データを取得し、画像処理を行う。本製品は高精度の測定能力を備え、さまざまなワークの検査ニーズに対応できる。測定精度を高めるため、Wayzimはレーザービームと物体間の角度誤差問題を解消する新しいアルゴリズムも採用している。

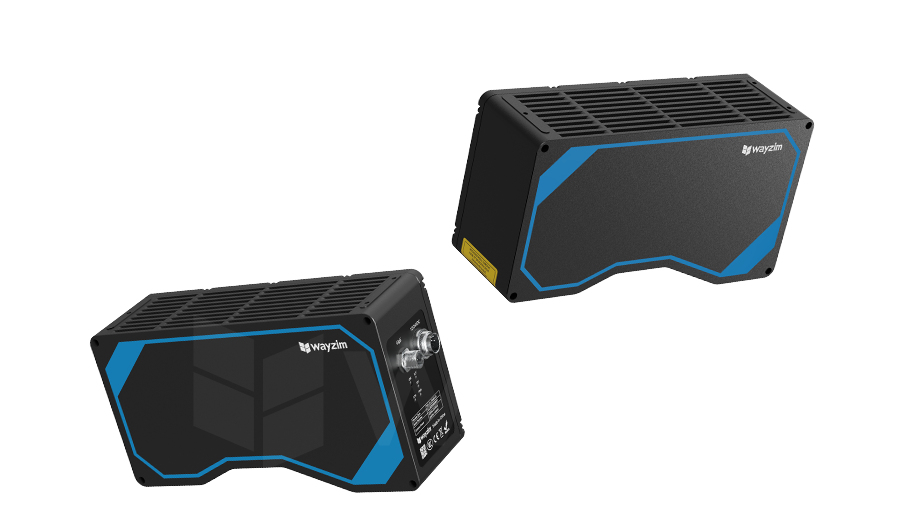

▲ 3Dレーザープロファイラ
マシンビジョン技術分野において、サブピクセル級画像処理技術は画像処理分野における画期的な技術進歩である。Wayzimは1/64サブピクセル級画像処理技術を活用し、測定精度を大幅に向上させている。
太陽光発電検査の正確率を高めるため、Wayzimは複数のスマートアルゴリズムも開発している。例えば、グレースケール重心法に基づくレーザーライン抽出アルゴリズムはより安定しており、高反射の影響を除去する耐光干渉アルゴリズムも設計している。
02 業界応用：新エネルギー太陽光モジュール検査
目標特徴の精密な測定により、Wayzimの太陽光発電3D測定システムは太陽光モジュールに対して非破壊検査を実行でき、ジャンクションボックスの溶接品質も検査できる。この非破壊検査技術はモジュールの品質と信頼性を向上させ、システムのコストリスクを低減できる。
太陽光モジュールの中核は電池セルであり、電池セルの生産過程では断線・欠けなどの品質欠陥が発生しやすく、タイムリーに検出できなければモジュール品質に影響を及ぼす。

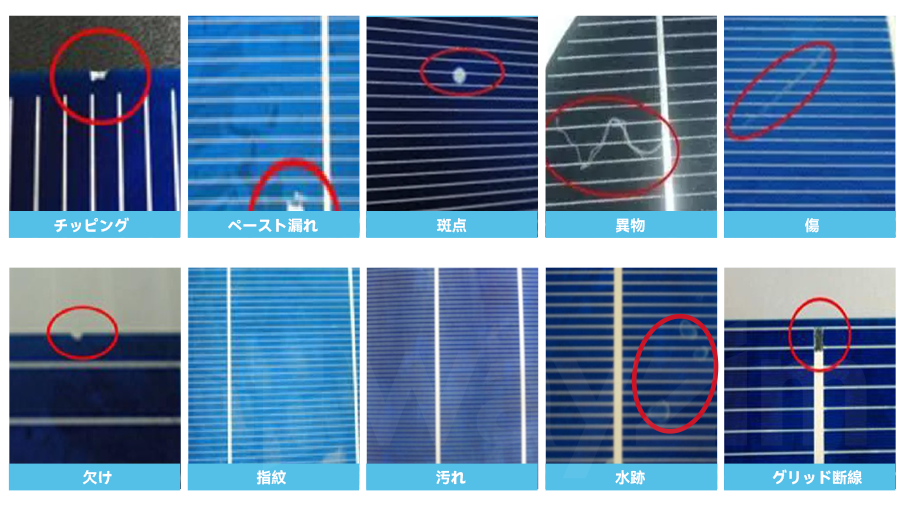

▲ 電池セル外観欠陥の検出可能タイプ
Wayzimの太陽光発電3D測定システムは、生産完了した電池セルに対してリアルタイムで画像を収集し、アルゴリズムにより欠陥の有無を認識・分析できる。同時に、本システムは電池セルの各寸法パラメータとその偏差も測定できる。

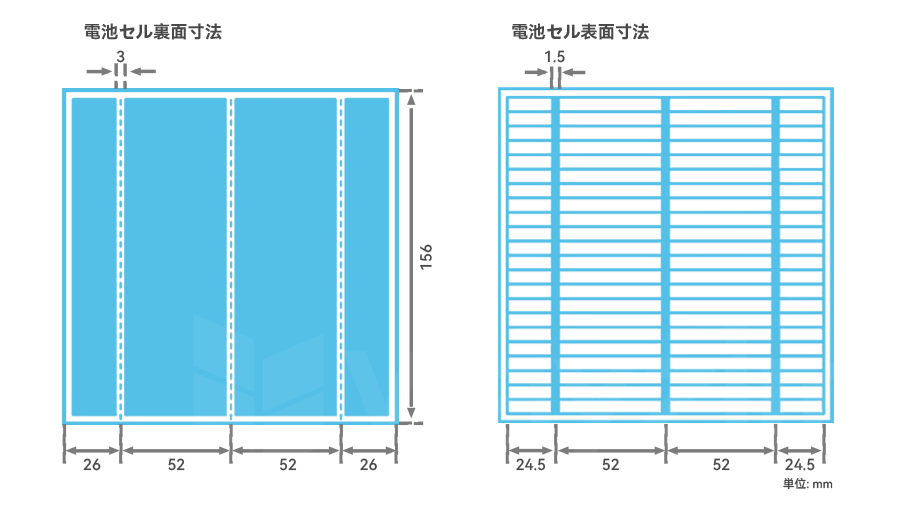

▲ 電池セル辺長・寸法測定
ジャンクションボックスをスキャンする際、システムは点群図を生成してすべての詳細を抽出し、点群図を分析して各種の欠陥を自動的に認識・標定することで、ジャンクションボックスの欠陥検査を完了する。

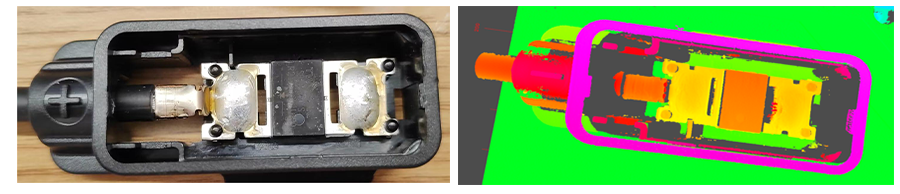

| ▲ 実物画像 | ▲ 3D点群図 |
本3D測定システムは太陽光発電業界向けに設計されており、高フレームレート3Dレーザープロファイラを採用してさまざまなシーンのニーズに対応する。システムは信頼性の高いレーザーライン抽出アルゴリズムも搭載して検査効率と正確性を向上させ、太陽光発電業界の発展を支援している。システムには複雑なシーンに対応する豊富な後処理アルゴリズムも備え、先進のカメラキャリブレーション技術を採用して歪みの影響を除去している。システムは使いやすい測定ソフトウェアも同時に備えている。
太陽光発電産業は中国の重要な新エネルギー分野である。国家の強力な支援により、太陽光発電産業は急速に発展しているが、太陽光発電企業は運用管理面でも多くの課題に直面している。例えば、発電所の運転効率の向上が求められている。テクノロジー企業として、Wayzimはスマート運用保守技術の研究開発に注力し、企業にソリューションを提供することで、発電所の効率向上とコスト削減を実現している。
Wayzimは研究開発投資を絶えず増やし、多くの優秀な研究開発人材を惹きつけ、企業の持続的な高品質発展に強力な原動力を注入している。Wayzimの技術革新は太陽光発電所に対して直接的な経済的価値を持つだけでなく、中国の「ダブルカーボン」目標の実現にも貢献している。発電所の運転効率の向上とエネルギー消費の削減により、二酸化炭素などの温室効果ガスの排出を削減でき、中国の「ダブルカーボン」目標の実現に積極的な意義を持つ。
