業界の課題
宅配便取扱量の爆発的な増加に伴い、自動仕分け設備はスマート仕分け分野で広く応用されている。スマート工業ビジョンの支援により、高精度な仕分けを実現し、誤仕分けを減らし、さまざまな形状・重量の宅配荷物に対応している。
スマート物流の広範な応用に伴い、設備により高い要求が求められる大型荷物の仕分けは、工業ビジョンに新たな課題を突きつけている。従来の宅配便分撥センターや中継センターは通常、設計面積が小さく、高さも制限されており、大量・高強度の大型荷物処理ニーズに対応することが難しい。一方、大型荷物は重量が大きく、体積が大きく、不規則であるなどの特徴があり、自動仕分け設備の視覚認識能力に対して特に専門的かつ厳格な要求が課される。人手だけに頼ると、処理時間・誤差率・コスト管理など多くの面で問題が生じることが多い。
中科微至 大型荷物六面コード読取システム
01 ソリューション概要
中科微至の大型荷物六面コード読取システムは、異なる解像度のコード読取カメラを目的に応じて科学的に組み合わせることで、上・下・左・右・前・後面のバーコードを安定的に認識する六面コード読取システムである。
本システムのカメラはアルゴリズムを内蔵し、高性能ハードウェア処理プラットフォームと組み合わせている。システム構成においては、カメラと光源の一体化を実現し、構造がコンパクトで安定・信頼性が高い。8Kラインスキャン画像融合センシング技術を応用し、高速検出シーンにも余裕をもって対応できる。IP65の工業防護等級を備え、過酷な物流環境にも適応可能である。

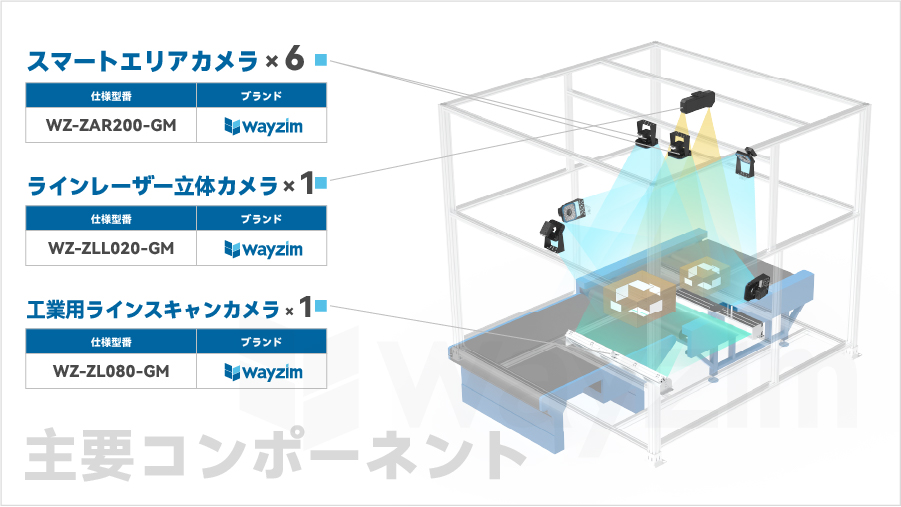

02 構造概要図
03 単体設備

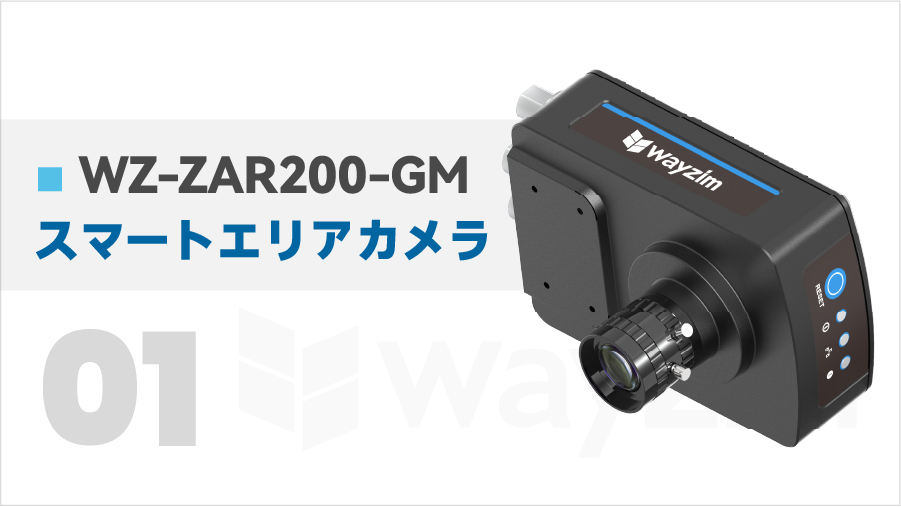

▲ スマートエリアカメラ
中科微至のスマートエリアカメラは、LEDストロボ光源、大被写界深度工業用レンズ、高速・高解像度画像取得コンポーネントを高度に集積し、「横縦双方向バーコード結合」「超解像再構成」「画素ロスレス回転補正」などの技術を内蔵している。各種コード体系を高速で読み取ることができ、精度は99.99%に達する。毎回10個のマルチコード読み取りに対応し、コード読取速度は毎秒10回に達する。

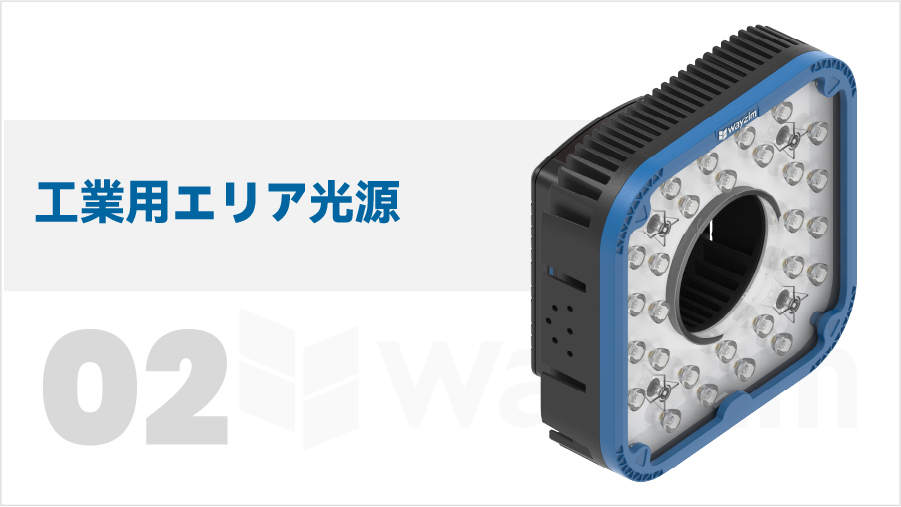

▲ 工業用エリア光源
中科微至の工業用エリア光源は、具体的なニーズに応じて異なる色温度の高輝度LEDランプビーズを提供できる。光源レンズには40×40°と60×60°の2種類の配光角度があり、顧客のニーズに応じてランプビーズとレンズを柔軟に組み合わせることができる。反射光干渉対策が特に必要な現場では、本光源に均光板をオプションで装着でき、各方向への照射を均一にすることができる。

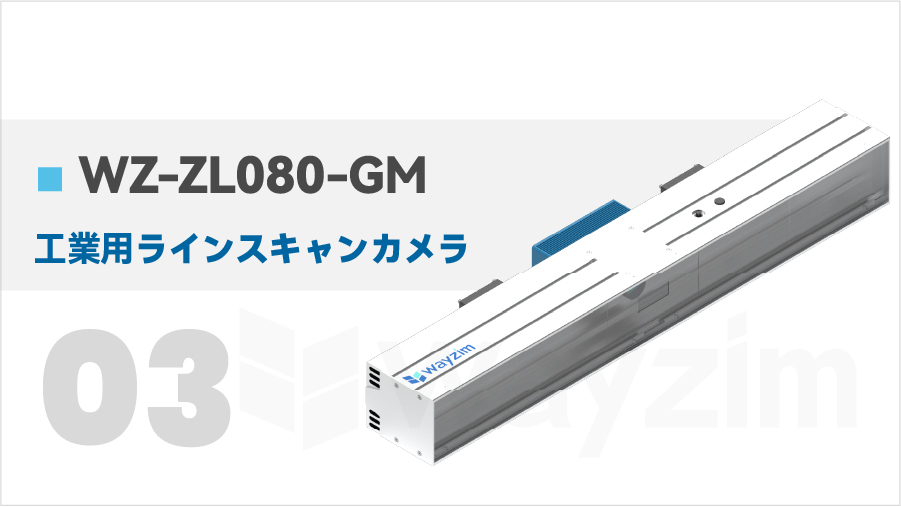

▲ 工業用ラインスキャンカメラ
WZ-TL080-GMスマートラインスキャンコード読取カメラは、リニア光源、工業グレードレンズ、高解像度画像取得コンポーネント、組込みプロセッサ、制御システムを高度に集積している。ラインスキャンコード読取の原理に基づき、光幕装置を追加し、光幕で荷物情報を収集してリアルタイムで荷物を撮影する。

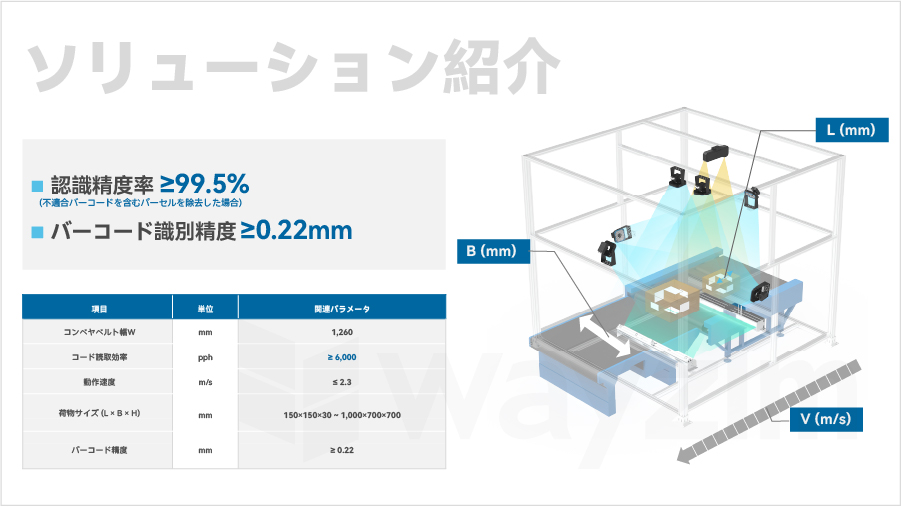

04 ソリューション紹介
05 ソリューションの優位性
リアルタイム高効率コード読取
アルゴリズム処理時間 ≤100ms
認識速度が速い
ベルト速度2.2m/sまで対応
読取コード種類が豊富
code128、code39/code93/ean13/インターリーブ25/QRコード/DMコードなどを認識可能
操作が簡単
自社開発のコード読取ソフトウェアプラットフォームは操作が簡単で、インターフェースが明瞭、機能が充実しており、顧客のさまざまなシーンにおけるニーズに応じて機能を迅速にカスタマイズできる。

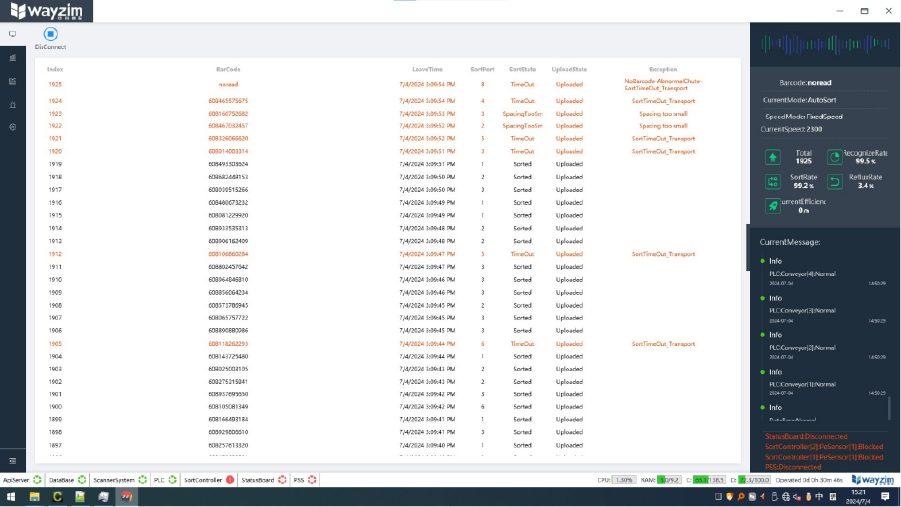

可視化バックエンド処理インターフェース
06 応用事例

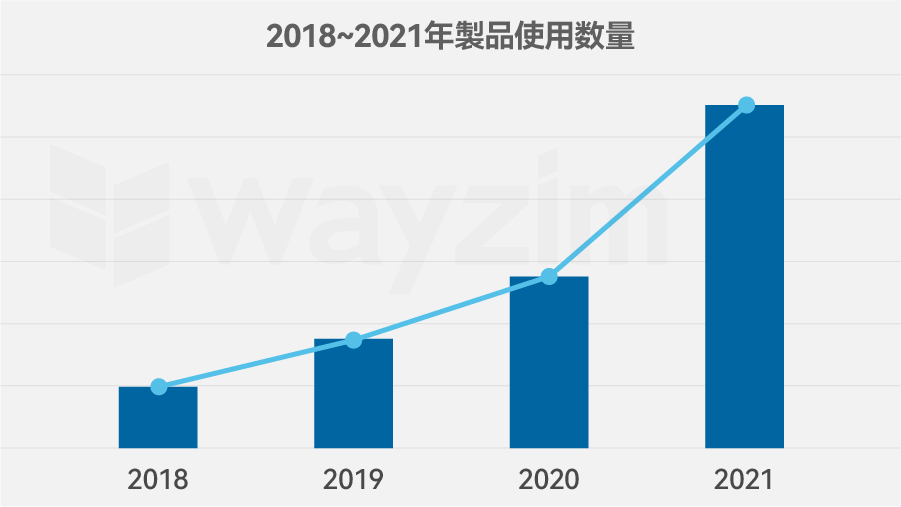

▲ 製品使用量は年々増加
中科微至の大型荷物六面コード読取システムは、2018年の製品発表以来、多くの宅配便会社の現場で広く使用され、累計使用量は2400セットを超えている。
中通（ZTO）のある総合集約センターでは、プロジェクトの敷地面積は6万平方メートルで、総合集約設計により高速・高効率を実現し、分撥センターの処理能力を満たすことが求められた。同時に、設備要件としては、自動化・スマート化設備を可能な限り導入し、人手を代替することが強調された
膨大な宅配荷物の仕分けニーズに対応するため、中科微至は総延長1万メートルを超えるベルトラインのプロジェクト現場において、搬送ライン、ボールソーター、積込シュートなどの部品を設計・設置した。設計要件に基づき、メインライン速度は毎秒2メートル以上、単一メインラインの処理能力は毎時3600件以上を実現できる
そのうち大型荷物の仕分けに対しては、中科微至は大型荷物六面コード読取システムを導入し、上・下・左・右・前・後面の六面のバーコードを高精度に認識することを達成した。本システムはバーコード精度≥0.22mm、カメラ被写界深度≥700mmに対応し、読取率≥99.9%、認識精度≥99.99%、処理効率≥6000件/時を実現し、業界をリードする水準にある。

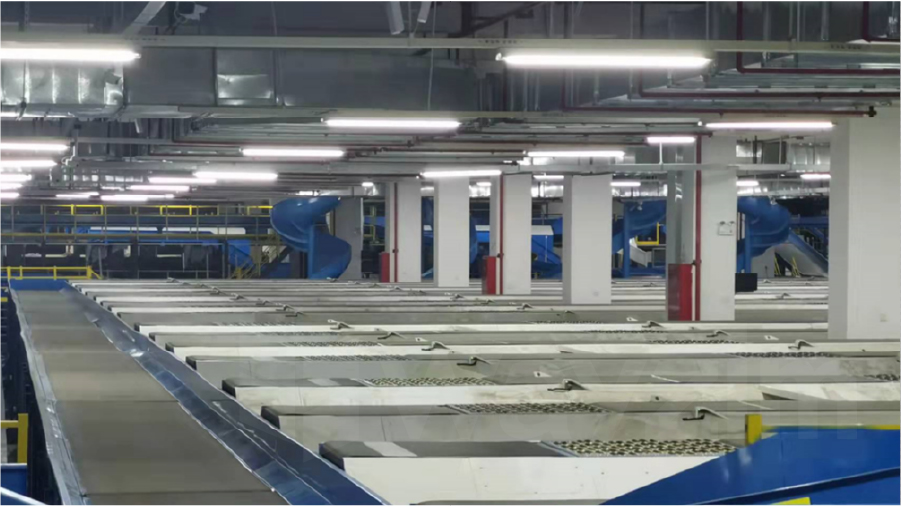

▲ プロジェクト1

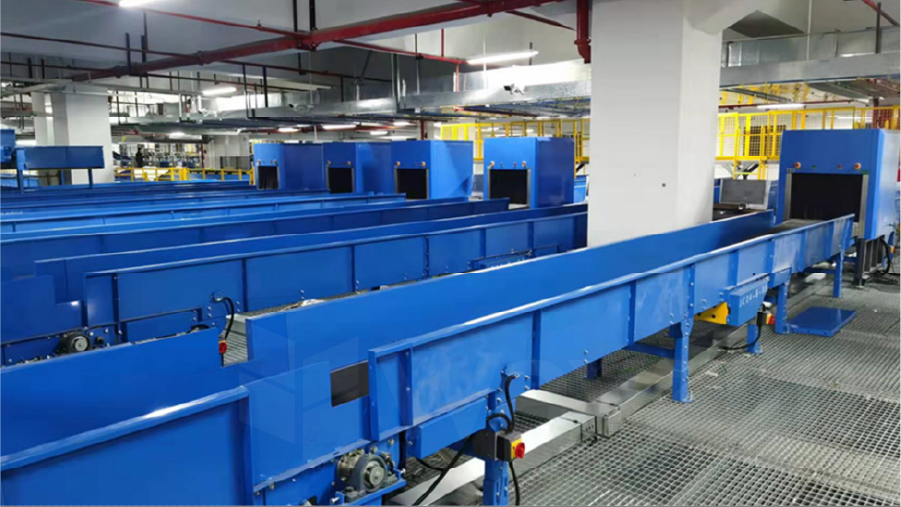

▲ プロジェクト2
