Branchenprobleme Punkte
Da das Volumen der Expresslieferungen rasant zugenommen hat, werden automatisierte Sortieranlagen häufig für intelligente Sortierung eingesetzt. Ausgestattet mit intelligenten industriellen Bildverarbeitungssystemen ermöglicht die automatisierte Sortieranlage eine präzise Sortierung, reduziert Fehlsortierungen und eignet sich für die Sortierung von Paketen mit unterschiedlichen Formen und Gewichten.
Mit der breiten Anwendung intelligenter Logistik hat das Sortiersystem, das einen höheren Bedarf an Ausrüstung hat, neue Herausforderungen für industrielle Bildverarbeitungssysteme mit sich gebracht. Herkömmliche Expressversand-Verteilzentren und Umschlagzentren sind in der Regel mit kleinen Flächen und begrenzten Höhen konzipiert, was die Handhabung einer großen Anzahl großer Pakete erschwert. Große Pakete sind in der Regel schwer, groß und unregelmäßig, sodass sie professionelle und strenge Anforderungen an die visuelle Erkennungsfähigkeit der automatisierten Sortierausrüstung stellen. In diesem Fall kann es viele Probleme hinsichtlich Pünktlichkeit, Fehlerquote und Kostenkontrolle verursachen, wenn man sich nur auf menschliche Arbeitskraft verlässt.
Wayzim 6-seitiger Barcode-Scantunnel für große Pakete
Lösungsbeschreibungen

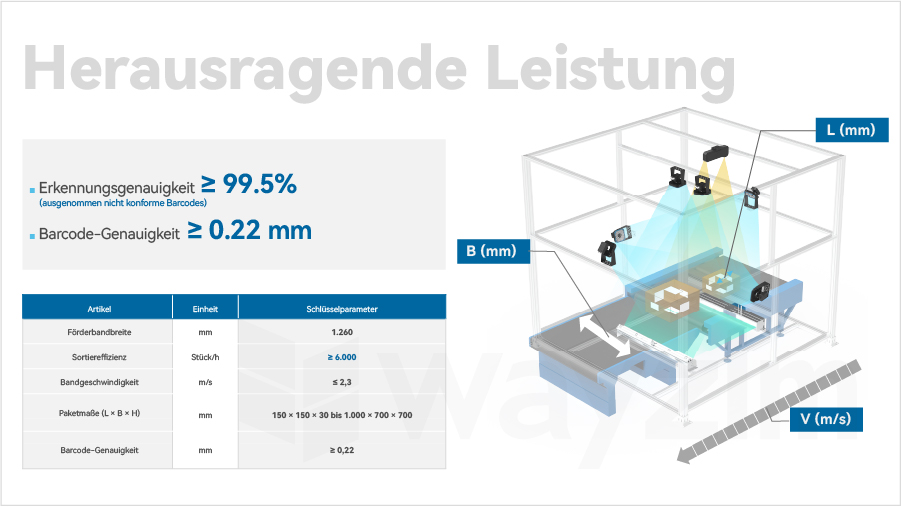

Der 6-seitige Barcode-Scanning-Tunnel für große Pakete von Wayzim kombiniert auf wissenschaftliche Weise Barcode-Scanning-Kameras mit unterschiedlichen Auflösungen, um die stabile Erkennung von Barcodes auf der Ober-, Unterseite, Vorderseite, Rückseite sowie der linken und rechten Seite zu ermöglichen.
Die Systemkamera verwendet einen integrierten Algorithmus und eine leistungsstarke Hardware-Verarbeitungsplattform. Das System integriert Kameras und Lichtquellen zu einer kompakten, stabilen und zuverlässigen Struktur. Das System verwendet eine 8K-Zeilenscan-Bildfusionssensortechnologie, um Hochgeschwindigkeitspakete problemlos zu erkennen. Der IP65-Schutz stellt sicher, dass die Kameras in rauen Logistikumgebungen eingesetzt werden können.

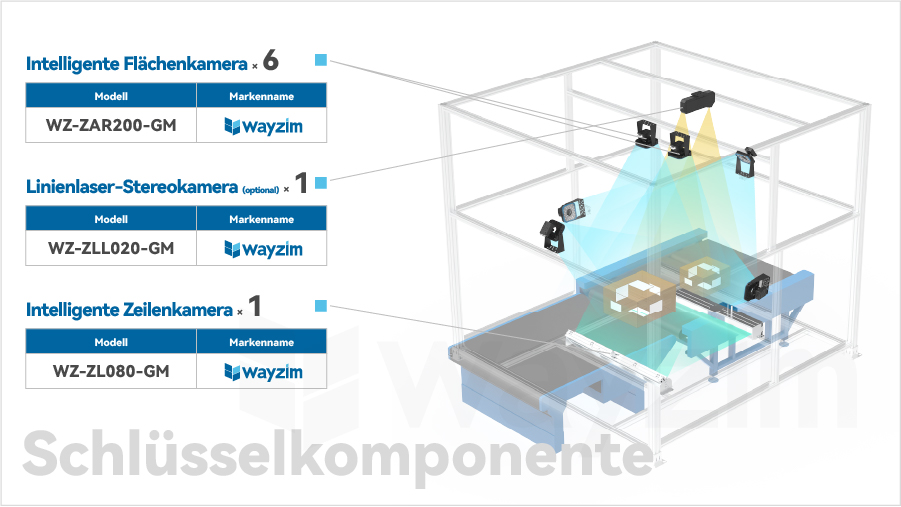

Struktur
Gerät

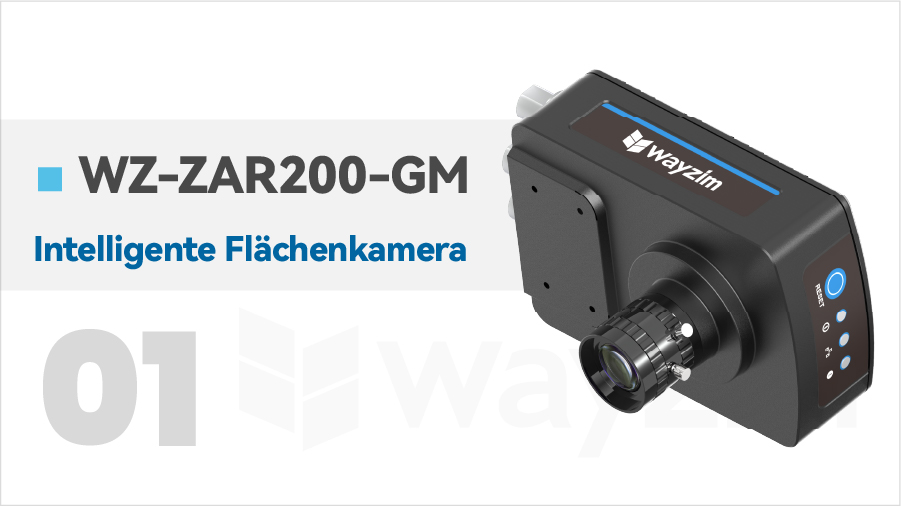

▲ Intelligente Flächenscankamera
Die intelligente Flächenscankamera von Wayzim integriert hochintegrierte LED-Blitzlichtquellen, ein Industrieobjektiv mit großer Tiefenschärfe sowie schnelle und hochauflösende Bildaufnahmekomponenten. Die integrierten Technologien wie „horizontales und vertikales Barcode-Stitching“, „Superauflösungs-Rekonstruktion“ und „verlustfreie Rotation auf Pixelebene“ sorgen dafür, dass die Kamera verschiedene Barcodes schnell und mit einer Genauigkeit von bis zu 99,9 % lesen kann. Die Kamera unterstützt das gleichzeitige Lesen von bis zu 10 Barcodes auf einmal mit einer Lesegeschwindigkeit von 120 Barcodes pro Sekunde.

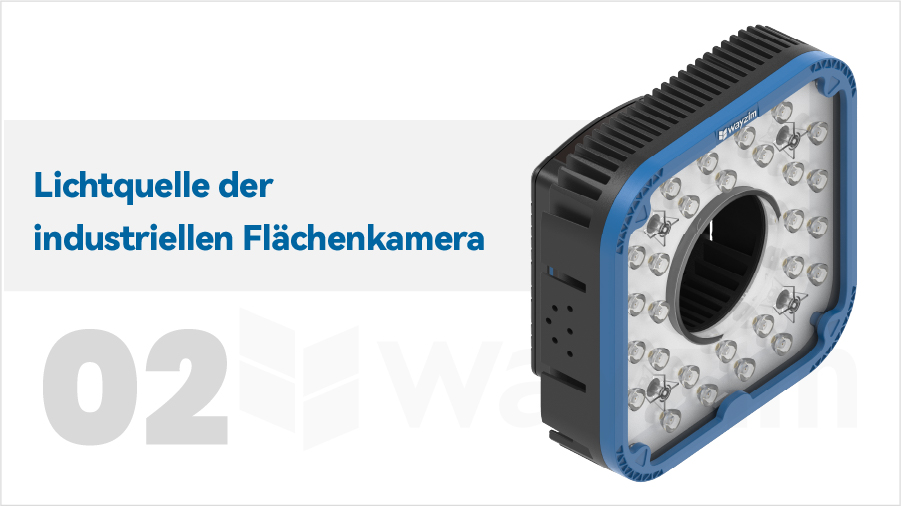

▲ Lichtquelle für industrielle Flächenscankamera
Die Lichtquelle der industriellen Flächenscankamera von Wayzim kann je nach Bedarf hochhelle LED-Lampen mit unterschiedlichen Farbtemperaturen verwenden. Die Linse der Lichtquelle bietet Lichtverteilungswinkel von 40 × 40° und 60 × 60° und ermöglicht so die flexible Kombination von Lampen und Linse. Für spezielle Anwendungen, die eine Antireflexionsstörung erfordern, kann die Lichtquelle mit einem Diffusor ausgestattet werden, um sicherzustellen, dass das Licht aus jeder Richtung gleichmäßig ist.

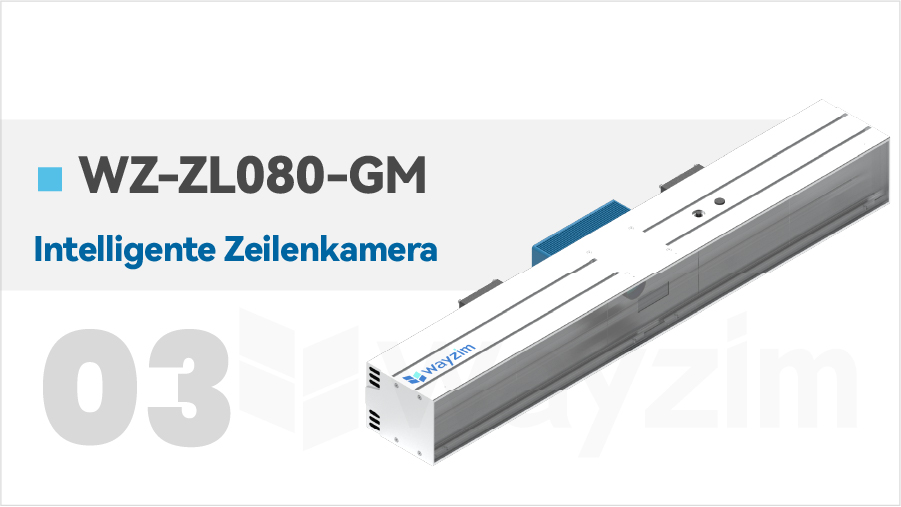

▲ Intelligente Zeilenkamera
Die intelligente Zeilenkamera WZ-TL080-GM integriert Zeilenlichtquellen, das Industrieobjektiv, hochauflösende Bildaufnahmekomponenten, einen eingebetteten Prozessor und ein Steuerungssystem. Basierend auf dem Zeilenscan-Prinzip wird ein Lichtvorhang hinzugefügt, um Paketinformationen zu sammeln und Paketbilder in Echtzeit aufzunehmen.
Lösungsbeschreibung
Vorteile der Lösung
l Effizientes Scannen von Barcodes in Echtzeit
Algorithmus-Verbrauchszeit ≤ 100 ms
l Schnelle Erkennungsgeschwindigkeit
Unterstützung der Barcodeerkennung bei einer Bandgeschwindigkeit von bis zu 2,3 m/s
l Erkennung diverser Barcodes
Erkennbar sind Code 128, Code 39, Code 93, EAN 13, Interleaved 2 of 5 (ITF), QR-Code und Data Matrix (DM).
l Einfach zu bedienen
Die proprietäre Barcode-Scan-Plattform von Wayzim bietet eine einfache Bedienung, einen benutzerfreundlichen Bildschirm und robuste Funktionen und ermöglicht benutzerdefinierte Funktionen, die auf unterschiedliche Kundenszenarien zugeschnitten sind.
Visuelle Back-End-Serververarbeitung

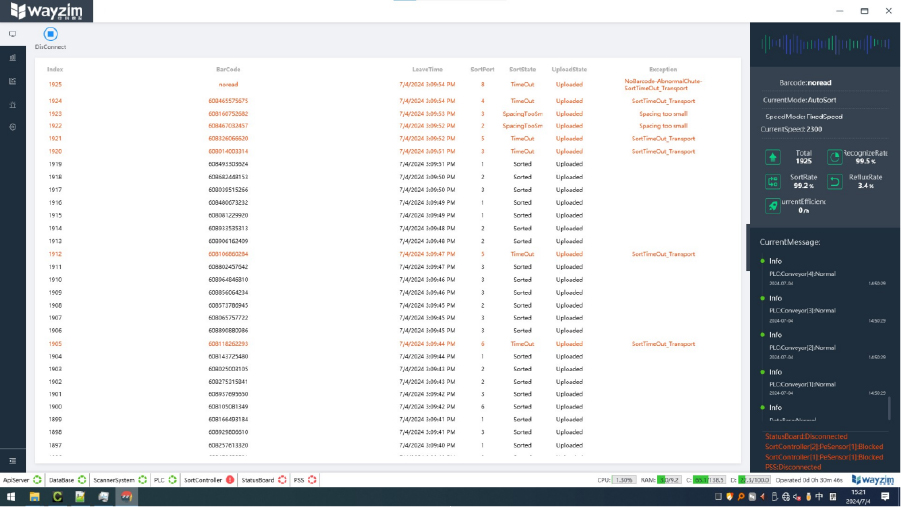

▲ Bedienung
Anwendungsfälle

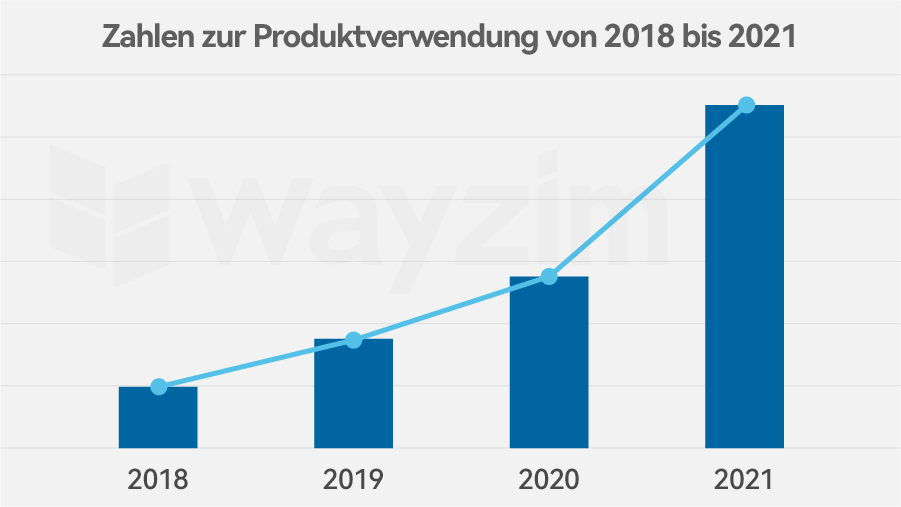

▲ Produktwachstum von Jahr zu Jahr
Seit der Produkteinführung im Jahr 2018 wurden insgesamt mehr als 2.400 6-seitige Barcode-Scantunnel von Wayzim für große Pakete von vielen Expresslieferunternehmen eingesetzt.
In einem Logistikzentrum von ZTO Express erstreckt sich das Projekt über eine Fläche von 60.000 ㎡. Das Zentrum wurde so konzipiert, dass es schnell und effizient arbeitet, um den Durchsatz des Vertriebszentrums zu erfüllen. Das Projekt betonte auch, dass menschliche Arbeitskraft so weit wie möglich durch automatisierte und intelligente Geräte ersetzt werden sollte.
Als Reaktion auf die Anforderungen, eine riesige Menge an Expresspaketen zu sortieren, entwarf und montierte Wayzim Geräte wie Förderlinien, Pivot Wheel Sorter und Laderutschen auf dem Projektgelände, wobei die Gesamtlänge der Bandförderlinien zehntausend Meter übersteigt. Basierend auf den Anforderungen wurde die Hauptlinie für eine Betriebsgeschwindigkeit von über 2 m/s und eine Verarbeitungskapazität von ≥ 3.600 Stück/h.
Zum Sortieren großer Pakete verwendet Wayzim 6-seitige Barcode-Scantunnel für große Pakete, um die genaue Erkennung von Barcodes auf der Ober-, Unterseite, linken, rechten, vorderen und hinteren Seite zu ermöglichen. Das System verwendet Spitzentechnologien der Logistikbranche, um eine Barcode-Genauigkeit von ≥ 0,22 mm, eine Kamera-Tiefenschärfe von ≥ 700 mm, eine Erkennungsrate von ≥ 99,9 %, eine Erkennungsgenauigkeit von ≥ 99,5 % (ausgenommen nicht konforme Barcodes) und eine Verarbeitungseffizienz von ≥ 6.000 Stück/h unterstützen.

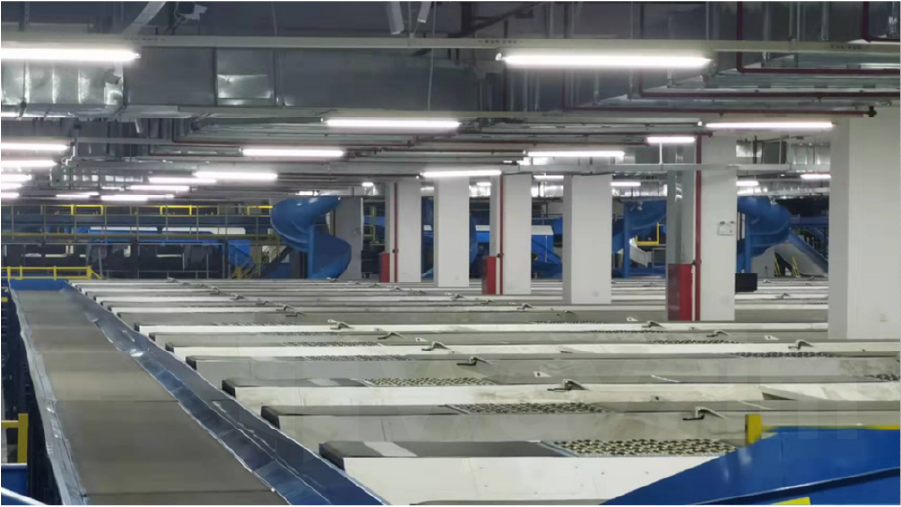

▲ Projekt 1

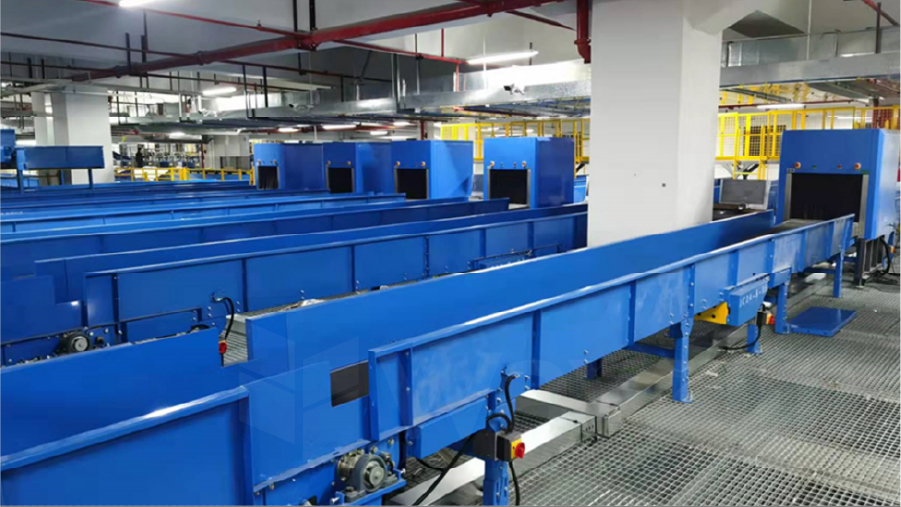

▲ Projekt 2
