In den letzten Jahren hat die rasante Entwicklung der Expressversandbranche in China das Wachstum der Branche für intelligente Logistikausrüstung vorangetrieben.
Laut dem kürzlich vom Staatlichen Postamt der Volksrepublik China veröffentlichten China Express Delivery Development Index Report vom Juni 2023 überstieg das Expressversandvolumen im ersten Halbjahr 60 Milliarden, was einer jährlichen Wachstumsrate von über 17 % entspricht. Der Umsatz des Expressversandgeschäfts wird voraussichtlich 550 Milliarden Yuan übersteigen, was einer jährlichen Wachstumsrate von etwa 11,5 % entspricht [ 1] .
Der dramatische Anstieg des Expressversandvolumens hat zu einer kontinuierlichen Leistungsverbesserung automatischer Sortieranlagen unterschiedlicher Bauart geführt, um den sich rasch ändernden Marktanforderungen gerecht zu werden.
Der von Wayzim eigenständig entwickelte Cross Belt Sorter verwendet ein Servomotor-Antriebssystem und erreicht eine maximale Betriebsgeschwindigkeit von 2,5 m/s und eine Sortierfehlerrate von ≤ 0,01 %. Der Sorter wird hauptsächlich für die automatische Verarbeitung mittelgroßer und kleiner Artikel in großen Express-Verteilzentren eingesetzt. Er kann kleine Pakete, Kisten und Kartons kontinuierlich in großen Stapeln verarbeiten und Artikel von leichten Umschlägen bis hin zu Waren mit einem Gewicht von bis zu 50 kg effizient sortieren.

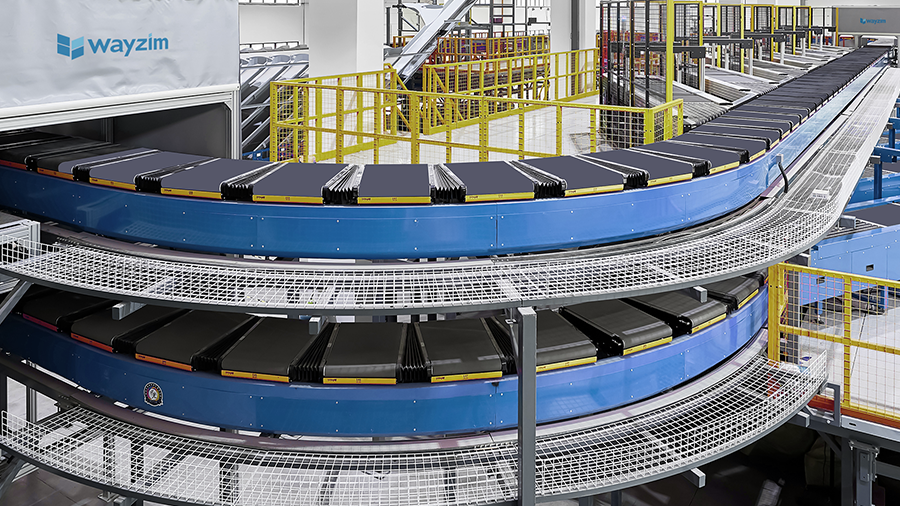

▲ Querbandsortierer (zweistufig)
Projektbewerbung
I.Einführung in den Fall
Projektfall: Ein führendes Express-Lieferunternehmen in Yiwu, Zhejiang, China (schlüsselfertiges Projekt)
Lieferzeit: Oktober 2021
Projektumfang: Dieses Projekt umfasst eine Fläche von etwa 96.000 Quadratmetern. Die maximale Verarbeitungskapazität eines Cross Belt Sorter beträgt bis zu 60.000 Stück/h. (bei einer vom Projekt geforderten Betriebsgeschwindigkeit von 2,52 m/s)
Projektkonfiguration: 2D-Bulk-Flow- Singulatoren, vollautomatische Pivot-Wheel-Sorter-Ladelinien und zweistufige Cross-Belt-Sorter mit vier Zonen.

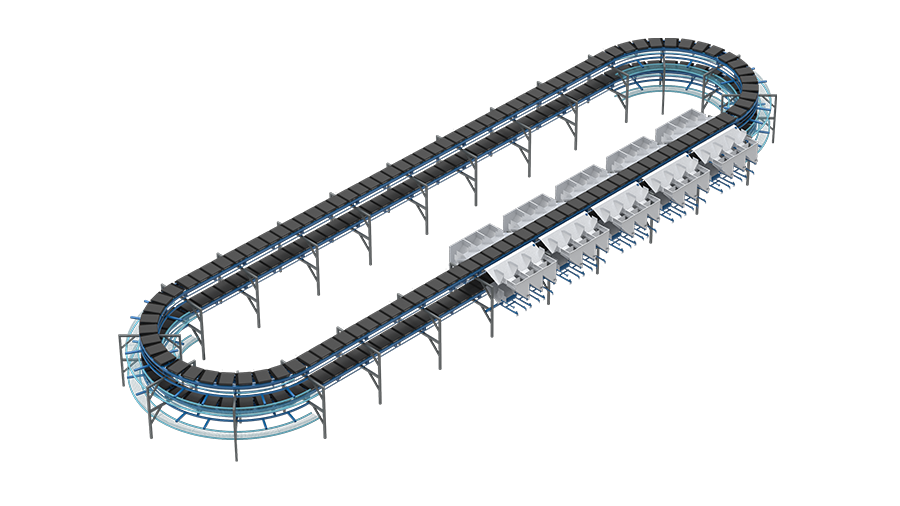

▲ Quergurtsortierer (lokal)
II. Leistung der Lösung
Die Stadt, in der sich dieses Projekt befindet, hat den weltweit größten Markt für Kleinwaren. Das Expressversandvolumen gehört zu den höchsten in China und die Pakete sind hauptsächlich klein und mittelgroß. Der Kunde gab an, dass sein herkömmlicher Sortierprozess ineffizient war und nach der Verlagerung eine Kapazitätsoptimierung erforderlich war.
In diesem Projekt hat Wayzim nicht nur die Lager A und B eingerichtet und im gesamten Prozess in großem Maßstab automatisierte Sortieranlagen eingesetzt, sondern auch zweistufige Vierzonen-Quergurtsortierer ausgestattet. Die Sortierer verarbeiten hauptsächlich leichte und kleine Pakete. Durch Paketkonsolidierung haben sie die Verlustrate kleiner Pakete reduziert. Die maximale tägliche Verarbeitungseffizienz des Projekts kann 10 Millionen Pakete erreichen.
Die Cross Belt Sorter-Systeme, deren Kernstück Cross Belt Sorter sind, bestehen aus Förderbändern, Zuführstationen, Sortierträgern, Barcode-Lese- und Wägesystemen, Code- Ergänzungssystemen und Sortier-Entladepunkten. Die Systeme sind in der Lage, Pakete über einen langen Zeitraum in großen Stapeln zu befördern und zu sortieren. Zu den Kernfunktionen gehören Identifikation (visuelles Erkennungssystem) und Sendungsverfolgung (mechanisches Fördersystem). Die Hauptleitungsversorgung verwendet Entladestationen für übergelaufene Waren, wodurch die Investition in Einwegausrüstung reduziert wird.
Funktionsprinzip
Die Sortierträger werden entlang der kreisförmigen Hauptlinie gefahren. Wenn die Träger den 5-seitigen Barcode-Scan-Tunnel des Cross Belt Sorter passieren, liest der Tunnel die Barcode-Informationen. Die Träger erhalten Sortieranweisungen und fahren zu den angegebenen Sortierorten. Währenddessen drehen die Antriebsvorrichtungen an den Sortierträgern die Bänder, um Pakete zu sortieren und an die Zielentladestellen zu senden. Die Pakete fließen in Konsolidierungsbeutel. Wenn ein Konsolidierungsbeutel voll ist, wird ein Barcode-Etikett am Beutel angebracht und der Beutel gelangt über die Paketrückgabelinie in den Ladeprozess.

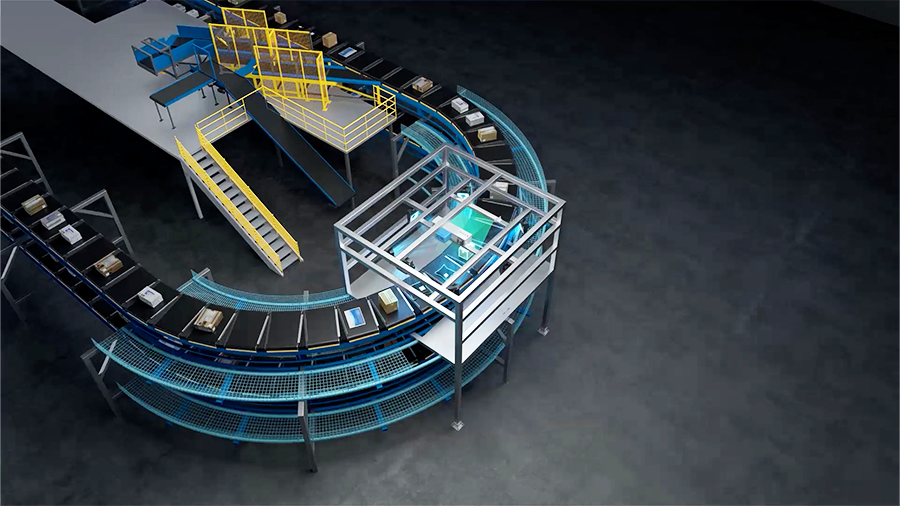

▲ Betriebsablauf
Ⅲ. Lösungsfunktionen
Effizienter Sortierprozess
1. Optimierter Platz
Das zweistufige Design kann den vertikalen Raum des Standorts voll ausnutzen und die Mehrzonen-Zufuhrmethode kann den horizontalen Raum durch die kreisförmige Förderlinie optimal nutzen. Durch die Optimierung der räumlichen Anordnung wird der gesamte Sortierprozess entsprechend konfiguriert und erfüllt die Nachfrage nach mehreren Sortierpfaden.
2. Optimierte Effizienz
Zur Steigerung der Effizienz werden Stromquellen eingesetzt. Jede Transporteinheit verwendet einen Motor, der ein Band antreibt, das bidirektional betrieben werden kann, um sowohl die Paketzufuhr als auch die Paketabfuhr zu unterstützen. Die kreisförmige Förderlinie wird von Linearmotoren angetrieben. Jeder Sortierträger ist mit einem kleinen Bandförderer (angetrieben von einer motorisierten Rolle) ausgestattet, der die Hochgeschwindigkeitssortierung von 50 kg schweren Waren unterstützt. Die theoretische Effizienz eines Zufuhrabschnitts mit einer Liniengeschwindigkeit von 2,5 m/s kann 24.000 Stück/h erreichen.
Präziser Sortierprozess
1. Verbesserte Lesegenauigkeit
Die von Wayzim unabhängig entwickelten visuellen Erkennungsgeräte bilden einen 5-seitigen Cross Belt Sorter Barcode-Scan-Tunnel, der für kleine Pakete wie Umschläge und ultradünne Artikel verwendet werden kann. Durch den hochpräzisen Barcode-/QR-Code-Erkennungsalgorithmus, der auf in die Kameras integrierten hochauflösenden Bildern basiert, kann der Tunnel Barcodes/QR-Codes mit hoher Geschwindigkeit genau erkennen und erkennen, selbst wenn sie beschädigt, zerknittert, verzerrt, geneigt oder verschwommen sind.
2. Verbesserte Verarbeitungsgenauigkeit
Während des Systembetriebs kann die intelligente Logistikvision Barcodes/QR-Codes schnell lesen, die Barcode-Informationen analysieren, die Informationen auf den Server des Kunden hochladen, die Zielabladestellen für Expresspakete ermitteln und Sortierdienstleister anleiten, die Pakete an den richtigen Abladestellen abzuladen – mit einer Sortiergenauigkeit von 99,99 %.
Um sicherzustellen, dass die Sortiergenauigkeit den Entwurfszielen entspricht, ist dieses Projekt auch mit einem manuellen Code-Ergänzungsprozess ausgestattet, bei dem Bediener Codes manuell ergänzen, um die Zielentladepunkte für Pakete festzulegen.
Kostengünstige und flexible Bereitstellung
1. Einfache Struktur für einfache Wartung und Instandhaltung
Das Zerlegen und Ersetzen einer Ladeeinheit dauert nur wenige Minuten. So können aktualisierte und erweiterte Projektanforderungen zeitnah erfüllt werden.
2. Flexible Anpassung und Konfiguration der Bereitstellungsparameter
Die Paketzufuhrkanäle können vergrößert, der Abstand zu den Entladestellen verkürzt und die Breite der Entladestellen flexibel eingestellt werden. Die einstellbare Sortiergeschwindigkeit und die wählbare Entladegeschwindigkeit ermöglichen eine hohe Entladegenauigkeit basierend auf der Größe und Spezifikation der Waren.
Daher spielt das Wayzim Cross Belt Sorter-System in großen Hub-Express-Verteilungszentren eine wichtige Rolle, indem es große Paketmengen effizient und kontinuierlich sortiert und die Pakete ordnungsgemäß, effizient und flexibel befördert und überträgt.
Zusammenfassung
Nach Jahren der Technologieanhäufung hat Wayzim über 940 Cross Belt Sorter- Systeme [ 2] an Kunden ausgeliefert, die in Lagerhallen und Expresszentren weit verbreitet sind. Mit dem Mangel an Arbeitskräften und den steigenden Personal- und Schulungskosten steigen die Kosten für Logistikimmobilien.
Daher ist die Raumnutzungseffizienz zu einem wichtigen Bewertungsindikator in der Expresslogistikbranche geworden, was immer mehr Kunden dazu veranlasst, sich für Quergurtsortiersysteme mit hoher Stabilität und Kosteneffizienz zu entscheiden. Das Ersetzen der manuellen Sortierung durch eine automatisierte Sortierung zur doppelten Verbesserung der Effizienz und Genauigkeit ist zu einem notwendigen Weg für die moderne Logistik geworden.
*Datenquellen:
[ 1]: Offizieller Account von China Economic Net. Die Expressversandbranche wächst stetig .
http://www.ce.cn/cysc/newmain/yc/jsxw/202307/19/t20230719_38637705.shtml
[ 2]: Wayzim Jahresbericht 2023
